25m / Min PE PP أحادية الجدار آلة تصنيع الأنابيب المموجة عالية السرعة

آلة تصنيع الأنابيب المموجة ذات الجدار الواحد ذات السرعة العالية 25m / Min PE / PP

معلومات فنية مفصلة عنآلة تصنيع الأنابيب المموجة ذات الجدار الواحد ذات السرعة العالية 25m / Min PE / PP

1.0 آلة بثق البلاستيك برغي واحد SJ-55 × 30

- برميل برغي صلابة المسمار HV> 740

- مادة 38CrMoAlA صلابة البرميل HV> 940

- معالجة النيترة

برميل مشقوق مع التغذية القسرية المبردة بالماء

- عمق نيترة البرميل 0.4 - 0.7 مم

- عمق النيترة اللولبية 0.3 - 0.6 مم

- قطر المسمار 55 مم

- L: D 30: 1

تسخين تبريد

- منطقة تسخين البرميل 3 مناطق x 3.5kw

- منطقة تبريد البرميل 3 مناطق × 0.18 كيلو وات

- طاقة تسخين البرميل 10.5kw

القيادة

- محرك AC 22kw

- عاكس ABB أو Yaskawa

- عجلة القيادة صندوق العتاد

- مادة التروس 20CrMnTi

- نوع الترس والعتاد الحلزوني

--الأعلى.انتاج 70 كجم / ساعة

1.1 نظام تغذية المواد الأوتوماتيكي

- مجفف 1 قطعة

- فراغ الطاعم 1 قطعة

2.0 آلة تشكيل SBCJ-63

آلة التشكيل تعتمد سلسلة وحدة التشكيل المغلقة والتصميم المغلق.تتوافق الوحدات بدقة مع قاعدة القالب ، بحيث يمكن تبديل كل زوج من وحدات التشكيل ، وتشكيل الفراغ والتبريد بالماء.قاعدة القوالب مصنوعة من سبيكة عالية الجودة ومروية ومخففة ومنتردة.يتم استخدام أخدود Dovetail بين قاعدة القالب والوحدة لتحديد المواقع بدقة ، والقفل الميكانيكي واستبدال المواصفات المريحة.الجزء المنزلق على منضدة العمل مصنوع من 40Cr والسطح مقوى بعملية نيترة الأيونات ، لذلك يتمتع بعمر خدمة طويل.

- الوحدة النمطية OD 32-40-50-75 مم

- السرعة القصوى 8 م / دقيقة

- كمية الوحدة 44 زوجًا (قوالب الألمنيوم)

- عاكس ABB أو Yaskawa

- محرك قيادة 2.2kw

- الارتفاع المركزي (مم) 1100 مم ± 50 مم (قابل للتعديل)

- نظام التشحيم الأوتوماتيكي Slide way ذاتي التشحيم

- وضع التبريد تبريد الهواء

- تعديل ثلاثي الأبعاد قابل للتعديل

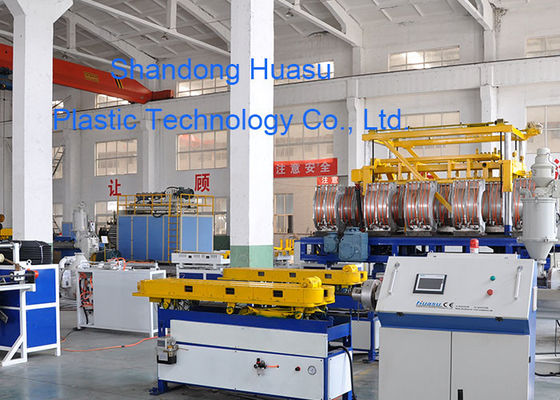

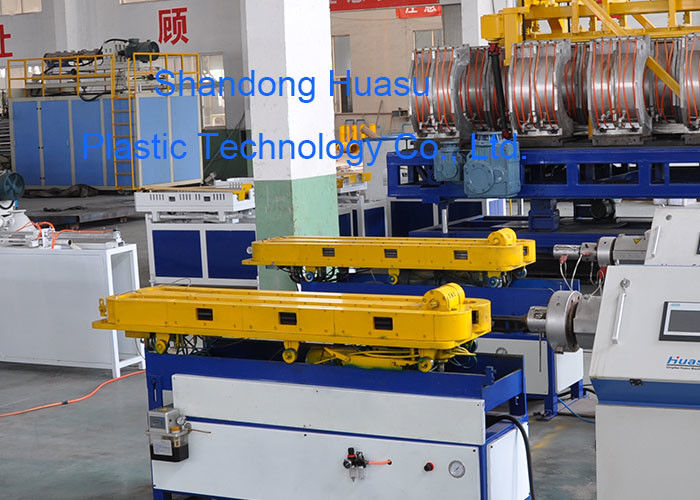

صورة آلة تصنيع الأنابيب المموجة ذات الجدار الواحد ذات السرعة العالية 25m / Min PE / PP
