خط بثق أنابيب حماية الكابلات المموجة 200 مم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SD Huasu Brand |
| إصدار الشهادات | CE, ISO9001:2008, UL, QS, GMP |
| رقم الموديل | خط بثق الأنبوب المموج ذو الجدار الواحد PE |
| الحد الأدنى لكمية | 1 مجموعة |
| تفاصيل التغليف | الحزمة القياسية |
| وقت التسليم | 30 يوم عمل |
| شروط الدفع | T / T. |
| القدرة على العرض | 50 مجموعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| قوالب | رأس القالب ، كتل القالب ، غلاف الماء | الطارد | SJ 90/33 |
|---|---|---|---|
| L / D | 33/1 | تسخين برميل | 5 مناطق x 4.5kw |
| تبريد البرميل | 5 مناطق × 0.18 كيلو واط | محرك | 150 - 1500 دورة في الدقيقة 75 كيلوواط |
| إبراز | خط بثق الأنبوب لحماية الكابلات 200 مم,خط بثق الأنبوب المموج,خط بثق الأنبوب PE PLC |
||
منتوج وصف

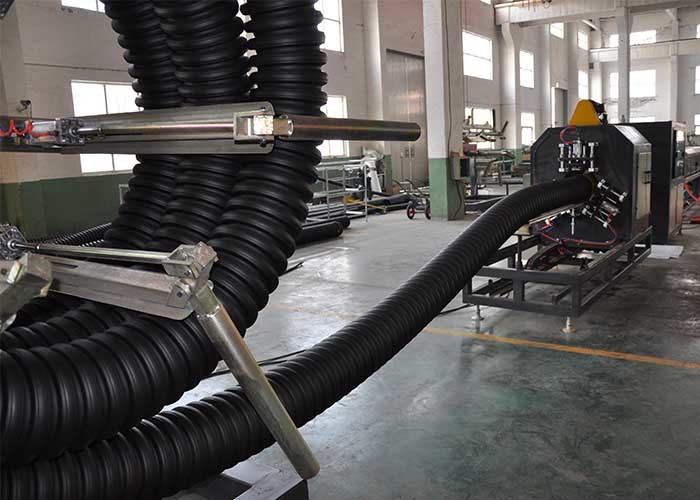

خط بثق الأنبوب المموج لحماية الكابلات 50mm-200mm مع الطارد SJ90 / 33
قائمة خط الإنتاج
| لا. | الاسم والنموذج | كمية | |
| 01 | آلة بثق أحادية اللولب SJ90x30.5 | 1 مجموعة | |
| 02 | قوالب | قالب قالب رأس يموت 50 مللي متر | 7 مجموعات |
| 63 مللي متر قالب قالب رأس القالب | |||
| 75mm قالب قالب رأس كتلة | |||
| 90mm قالب قالب رأس كتلة | |||
| قالب قالب رأس 110 مللي متر | |||
| قالب قالب رأس 160 مللي متر | |||
| 200mm قالب قالب رئيس كتلة | |||
| 03 | آلة التشكيل SBCJ-200 | 1 مجموعة | |
| 04 | آلة القطع STG-200 | 1 مجموعة | |
| 05 | قلب القوس | 1 مجموعة | |
| 06 | نظام التحكم PLC | 1 مجموعة | |
معلومات فنية مفصلة
1.0 الطارد اللولبي المفرد S.ي90 × 30
- برميل برغي صلابة المسمار HV> 740
- مادة 38CrMoAlA صلابة البرميل HV> 940
- معالجة النيترة
- عمق نيترة البرميل 0.4 - 0.7 مم
- عمق نيترة المسمار 0.3-0.6 مم
- قطر المسمار 90 مم
- L: D 30︰1
تسخين تبريد
- منطقة تسخين البرميل 5 مناطق × 4.5 كيلو وات
- منطقة تبريد البرميل 5 مناطق x 0.18kw
- قوة تسخين البرميل 23kw
القيادة
- محرك AC 150 - 1500 لفة في الدقيقة 75 كيلو وات
--محول فوجي
- عجلة القيادة والعتاد مربع
- مادة التروس 20CrMnTi
- نوع الترس والعتاد الحلزوني
--الأعلى.انتاج 260 كجم / ساعة
1.1 نظام التغذية الأوتوماتيكي
- مجفف تلقائي 1 قطعة
- مواد التحميل التلقائي 1 قطعة
2.0 قوالب
2.1 رأس يموت
- المواصفات: Φ50، Φ63، Φ75، Φ90، Φ110، Φ160، Φ200mm
- ديه هيكل حلزوني
- مادة 40 Cr نيترة وتبريد
2.2 قالب بقفل
- مادة سبائك الألومنيوم عالية الجودة
- كمية 35 زوجا
- نوع التبريد تبريد الهواء
3.0 آلة التشكيل SBCJ-200
- طول سلسلة الوحدة 4620 مم
- كمية الوحدة 35 زوجًا (قالب ألومنيوم)
- العاكس 1 قطعة
- محرك دفع علوي وسفلي على مرحلتين 3.7kw
- وضع التبريد تبريد الهواء
- ضغط قنوات تبريد الوحدة 1.8 ميجا باسكال
- الارتفاع المركزي (مم) 1050 مم (قابل للتعديل)
- الوحدة Φ 50 ، Φ 63 ، Φ 75 ، Φ 90 ، 110 ، Φ 160 ، 200 ملم
- تلقائي - نظام التشحيم 1 مجموعات
- درجة حرارة الماء المبرد 8-20 ℃
--الأعلى.استهلاك المياه 1.5 متر مكعب / ساعة
--الأعلى.ضبط أفقي ± 50 مم
--الأعلى.تعديل تستقيم 100 مم
- وزن الآلة 3000 كجم
4.0 آلة القطع STG-200
- معرف قطر الأنبوب Φ50-Φ200mm
- لقط "نصف" المشبك بواسطة الاسطوانة
- لقط هوائي
- القطع بطول ثابت: آلة التشكيل تحسب طول الأنبوب وتعطي ترتيب القطع.

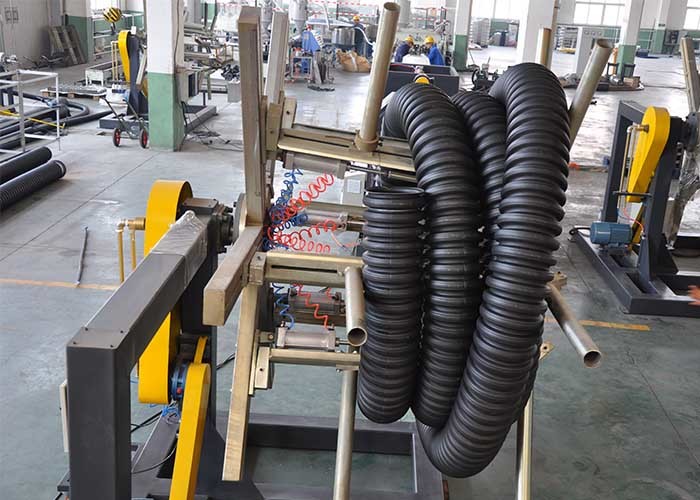

5.0 قلب القوس
- الطول 6000 مم
6.0 PLC يتحكم سystem
--التحكم في درجة الحرارة
--المقاول (سيمنز)
--قائمة اللغة الإنجليزية
- واجهة الإنسان للآلة 10.4 مجموعة واحدة (سيمنز)
- الجيل الجديد من نظام PLC 1 مجموعة (سيمنز)
- شاشة تعمل باللمس ، حوار بين الإنسان والآلة
