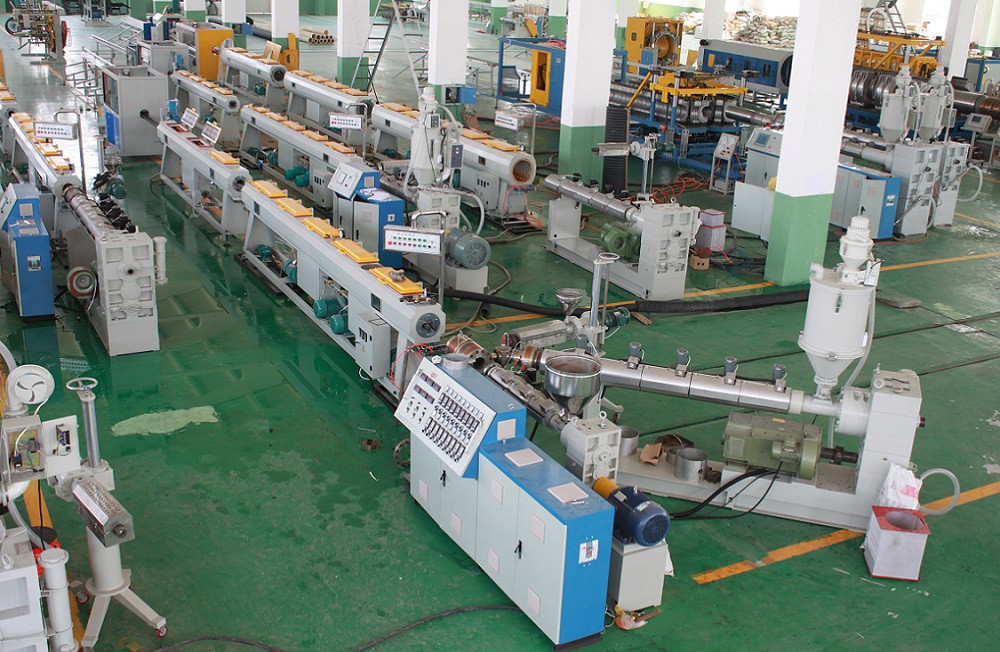

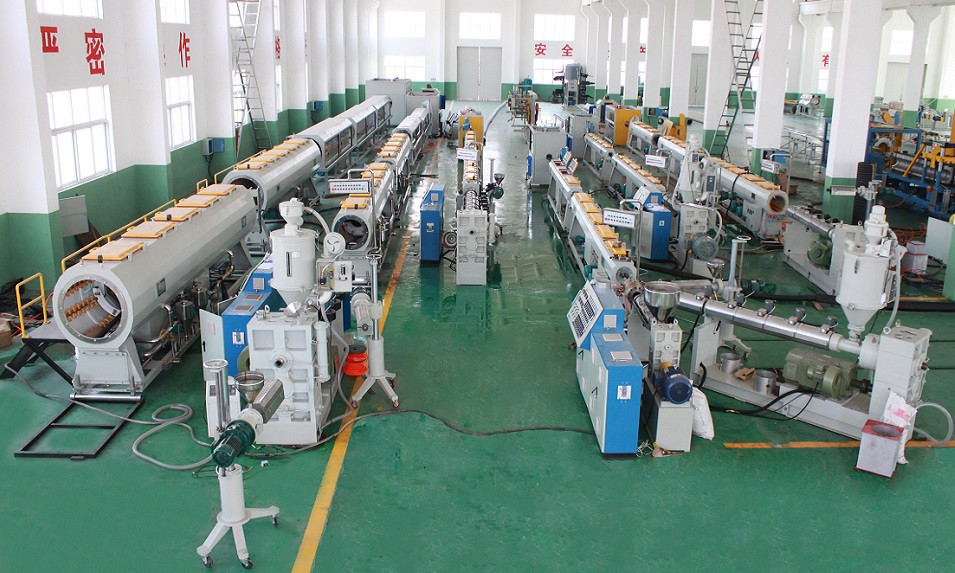

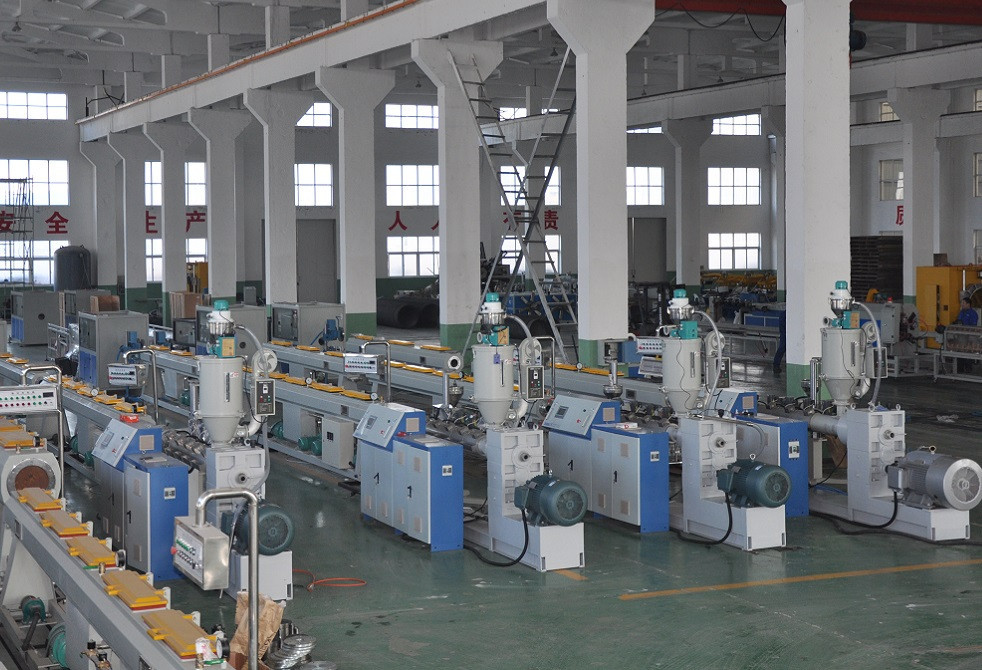

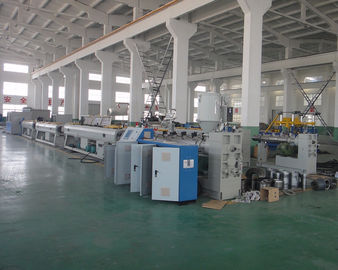

خط بثق الأنبوب PPR الجدار الصلبة ، آلة بثق الأنابيب PPR التلقائي

وصف PPR الأنابيب النتوء الخط:

نطاق القطر: (OD) Φ20mm-Φ160mm

مقدمة الأنابيب طاعون المجترات الصغيرة:

نقوم بتصميم وتطوير خط إنتاج أنابيب PPR وخط إنتاج أنابيب الغاز في حد ذاته. الأنابيب البلاستيكية التي يتم إنتاجها من قبل هذا الخط لديها صلابة ممتازة ، والعزل الموفر للطاقة ، والأداء الصحي غير سامة ، وهلم جرا. لقد أصبح الخيار الأول لأنبوب الماء الساخن / البارد.

إن أنابيب PPR التي يتم إنتاجها من الماكينة لديها ميزات كما يلي:

(1). الأنبوب هو منتج صديق للبيئة جديد.
(2). لديها ميزات الصرف الصحي ، وغير السموم ، وغير الصدأ ، ومقاومة الحرارة وحياة طويلة.
(3). تستخدم أساسا في مجالات إمدادات المياه والماء الساخن للتدفئة لحياة المقيمين والصناعة.
(4). يمكن أن تحل محل أنابيب النحاس وأنابيب الألومنيوم.
(5). يمكن تغيير الآلة لإنتاج أنابيب PPA / PPC / PP / PE.

مقدمة فنية:

أولاً ، ضع مادة PP-R ومواد مساعدة أخرى في الخلاط ومزج المواد بشكل متناظر ، ثم قم بإدخالها في القادوس ، وفي نفس الوقت آلة بثق الحرارة والحفاظ على درجة الحرارة ، والمواد تذوب وتسخينها بواسطة آلة البثق ، ثم يتم بثها بواسطة يموت ويترأس ويذهب إلى جهاز معايرة الفراغ ، والتبريد والمعايرة ، ثم السحب عن طريق آلة السحب ، ثم طباعة كلمة بواسطة طابعة نافثة للحبر ، ثم وضعه في جهاز أوتوماتيكي لتكملة القطع التلقائي وفقًا لطول ما قبل الإنشاء و التراص في الرف. ويتم تعبئة المنتج المؤهل ووضعه في مخزن ، ويتم سحق وإعادة تدوير المنتج السفلي.
إن خط بثق الأنبوب هذا يتضمن بشكل رئيسي الطارد ذو اللولب الأحادي ، القوالب ، خزان الماء ذو ​​التفريغ الهوائي ، خزان تبريد ماء الرش ، آلة التفريغ ، آلة القطع (أو اللفاف) وقوس الانقلاب.

الطارد:

يتبنى خط بثق الأنابيب PPR سرعة وكفاءة عالية للطارد ذو المسمار الواحد. المسمار لديه وحدة الحاجز ، مكونات خلط المواد الخاصة وأسلوب جديد من الأخاديد برميل. تم تجهيز الطارد بمروحة منخفضة الضوضاء ، حلقة التسخين الخزفية ، مخفض السرعة الثابت ، محمل تفريغ كامل أوتوماتيكي. يضمن هذا التكوين تآثير جيد للخلط والتشكيل. كما أنه يضمن سرعة عالية ، وإنتاج مستقر ومنتج رائع.

خط تأطير الأنبوب:

إنه مقذوف بواسطة آلة بثق برغي مفرد SJ30 / 25 من خلال قالب البثق المركب.

رئيس يموت:

المواد من رأس يموت هو 40Cr ذات جودة عالية. إنه رأس اللولب أو شعرية المتطورة الأكثر تقدما في العالم ، والذي يضمن بثق مستقر في عملية الإنتاج. من أجل احتواء أداء مادة PPR وضمان ثبات قطر الأنبوب والاستدارة عند إنتاج أنابيب سميكة الجدران بسرعة عالية ، فإننا نتبنى تبريد دوران الماء بالتبريد المائي (أو الزيت).

فراغ خزان المياه المعايرة:

يتكون الجسم من صلابة عالية وجودة عالية من الفولاذ المقاوم للصدأ. إنها تتمتع بتدوير الماء المتطور ونظام التبريد بالضغط العالي ، معدات ضبط الفراغ ودرجة حرارة الماء الدقيقة ونظام التحكم التلقائي في مستوى المياه. يضمن دقيق معايرة البرونز سرعة التبريد وأنبوب التشكيل. يمكن تعديلها بثلاثة أبعاد لأعلى ولأسفل ولليسار ولليمين.

خزان تبريد رذاذ الماء:

الجسم مصنوع من الفولاذ المقاوم للصدأ والظل هو الستار البلاستيكية الناعمة الشفافة. تعويم الفولاذ المقاوم للصدأ يضبط مستوى المياه والكهرباء ضوابط درجة حرارة الماء. المواد فوهة هو البلاستيك ABS الهندسة. يمكن أن يكون إطار الماكينة قابلاً للتعديل لأعلى ولأسفل. هناك بكرة في الخزان.

آلة السحب:

وهي تعتمد تحويل التردد. يتم نقل كل إطار جر بالسلسلة مما يضمن تحرك كل مسار في وقت واحد. وهو تركيبة تركيبة هوائية وميكانيكية. يتحمل المحمل بنية خاصة يمكن أن تقلل بشكل فعال من خطأ التثبيت.

آلة قطع:

إنها آلة قطع أوتوماتيكية للأتربة. قسم القطع السلس ، محرك تحويل التردد المتزامن ، دقة عالية وانخفاض مستوى الضجيج.

نظام التحكم:

يمكننا أن نقدم نظام التحكم SIEMENS PLC وهو نظام التحكم الذكي. أيضا يمكننا أن نقدم نظام التحكم العادي الذي يستخدم SIEMENS الأجزاء الكهربائية ، وحدة تحكم في درجة الحرارة اومرون. تحكم ذكي يجعل العملية بسيطة.

المعلمة التقنية الرئيسية:
