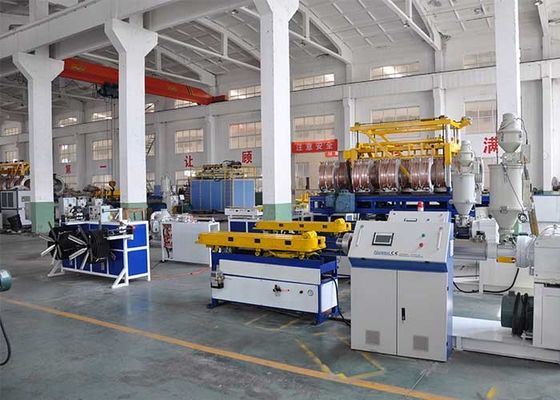

خط إنتاج الأنابيب المموجة أحادية الجدار 50 مم 63 مم برغي واحد

خط إنتاج الأنابيب المموجة أحادية الجدار 50 مم 63 مم برغي واحد



ميزة



● غطاء التحجيم مصنوع من سبائك الألومنيوم ، والسطح مقاوم للتآكل.يمكن حساب شكل موجة الأنبوب بواسطة برنامج خاص ، ويمكن الحصول على صلابة الحلقة بنفس الوزن.
● يتم حقن ماء التبريد في كل من أقسام التكوين والعودة (مثل هذه النماذج الموجودة في السوق يتم تبريدها بالهواء وبدون ماء).
● آلة التشكيل لها هيكل خاص لتقليل تفكك الأنبوب بشكل فعال (مع حماية براءات الاختراع).
● آلة التشكيل لها هيكل خاص لتثبيط التقوية بشكل فعال والتأكد من أن الوحدة لن تتشوه (مع حماية براءات الاختراع).



قائمة خط الإنتاج

لا.	الاسم والنموذج		كمية
01	آلة بثق أحادية اللولب SJ90x30.5		1 مجموعة
02	قوالب	قالب قالب رأس يموت 50 مللي متر	7 مجموعات
		63 مللي متر قالب قالب رأس القالب
		75mm قالب قالب كتلة الرأس
		90mm قالب قالب كتلة الرأس
		110 مللي متر قالب قالب رأس القالب
		قالب قالب رأس 160 مللي متر
		200mm قالب قالب رئيس كتلة
03	آلة التشكيل SBCJ-200		1 مجموعة
04	آلة القطع STG-200		1 مجموعة
05	قلب القوس		1 مجموعة
06	نظام التحكم PLC		1 مجموعة

معلومات فنية مفصلة

1.0 الطارد اللولبي المفرد S.J90x30

- برميل برغي صلابة المسمار HV> 740

- مادة 38CrMoAlA صلابة البرميل HV> 940

- معالجة النيترة

- عمق نيترة البرميل 0.4 - 0.7 مم

- عمق نيترة المسمار 0.3-0.6 مم

- قطر المسمار 90 مم

- L: D 30︰1

تسخين تبريد

- منطقة تسخين البرميل 5 مناطق x 4.5kw

- منطقة تبريد البرميل 5 مناطق x 0.18kw

- قوة تسخين البرميل 23kw

القيادة

- محرك AC 150 - 1500 لفة في الدقيقة 75 كيلو وات

--محولفوجي

- عجلة القيادة والعتاد مربع

- مادة التروس 20CrMnTi

- نوع الترس والعتاد الحلزوني

--الأعلى.انتاج 260 كجم / ساعة

1.1 نظام التغذية الأوتوماتيكي

- مجفف تلقائي 1 قطعة

- محمل تلقائي للمواد 1 قطعة

2.0 قوالب

2.1 رأس يموت

- المواصفات: Φ50، Φ63، Φ75، Φ90، Φ110، Φ160، Φ200mm

- ديه هيكل حلزوني

- مادة 40 Cr نيترة وتبريد

2.2 قالب بلوك

- مادة سبائك الألومنيوم عالية الجودة

- كمية 35 زوجا

- نوع التبريد تبريد الهواء

3.0 آلة التشكيل SBCJ-200

- طول سلسلة الوحدة 4620 مم

- كمية الوحدة 35 زوجًا (قالب ألومنيوم)

- العاكس 1 قطعة

- محرك دفع علوي وسفلي على مرحلتين 3.7kw

- وضع التبريد تبريد الهواء

- ضغط قنوات تبريد الوحدة 1.8 ميجا باسكال

- الارتفاع المركزي (مم) 1050 مم (قابل للتعديل)

- الوحدة Φ 50 ، Φ 63 ، Φ 75 ، Φ 90 ، 110 ، Φ 160 ، 200 ملم

- تلقائي - نظام التشحيم 1 مجموعات

- درجة حرارة الماء المبرد 8-20 ℃

--الأعلى.استهلاك المياه 1.5 متر مكعب / ساعة

--الأعلى.ضبط أفقي ± 50 مم

--الأعلى.تعديل تستقيم 100 مم

- وزن الآلة 3000 كجم

4.0 آلة القطع STG-200

- معرف قطر الأنبوب Φ50-Φ200mm

- لقط "نصف" المشبك بواسطة الاسطوانة

- لقط هوائي

- القطع بطول ثابت: آلة التشكيل تحسب طول الأنبوب وتعطي ترتيب القطع.

5.0 قلب القوس

- الطول 6000 مم

6.0 تحكم PLCنظام

--التحكم في درجة الحرارة

--المقاول (سيمنز)

--قائمة اللغة الإنجليزية

- واجهة الإنسان للآلة 10.4 مجموعة واحدة (سيمنز)

- الجيل الجديد من نظام PLC 1 مجموعة (سيمنز)

- شاشة تعمل باللمس ، حوار بين الإنسان والآلة
