خط بثق أنبوب الجدار العادي PE وآلة لصنع أنبوب الجدار الصلب PE

معلومات عامة

• طلب خاص من العميل:
• منتجات:
  • التطبيق: خيوط ، تهوية ، تصريف
  • طول الأنبوب: حسب استفسار العميل
  • المواد الخام الموصى بها: مادة جديدة لـ صه
  • قائمة الأنابيب ودرجة الضغط:

القطر (مم)	20	25	32	40	50	63
درجة الضغط



• حالة البيئة



موقع	ورشة عمل
مزود الطاقة	لا توجد منطقة خطرة ، لا توجد منطقة توقف الطاقة
درجة الرطوبة	≤95٪
درجة الحرارة	0-36



• حالة العمل



قوة	380 فولت × 50 هرتز × 3 طور (حسب متطلبات العميل)
إجمالي الطاقة	140kw ، استهلاك الطاقة حوالي 85kw
مياه التبريد	إعادة تدوير المياه.≤20 ℃ ، ≥0.3Mpa ، 15M³ / ساعة
هواء مضغوط	0.3m3 / دقيقة ، ＞ 1.2Mpa
البعد المخطط	42 م × 2.2 م × 2.5 م



• الأداء الفني الرئيسي



الطارد	محرك	الأعلى.انتاج |	ملحوظة
SJ65 / 33	75 كيلو واط	220 كجم / ساعة	قذف للأنابيب
SJ30 / 25	2.2 كيلو واط	10 كجم / ساعة	النتوء للعلامة



1. قدرة الإنتاج تختلف باختلاف المواد وظروف التشغيل.

2. سرعة الخط: حسب السماكة ومعيار الأنبوب وحالة التشغيل.

3. اتجاه العملية: من اليمين إلى اليسار.

4. لون الخط: لون قياسي HUASU.

5. يبقى الحق في تحسين مواصفات الخط ، إذا كان هناك أي تعديل في المستقبل لن يتم إبلاغ العميل.





معلومات فنية مفصلة

لا	اسم	نموذج	الكمية	ملاحظة
1.0	آلة بثق برغي واحد	SJ65 × 33	1 مجموعة	قذف للأنابيب
	آلة بثق برغي واحد	SJ30 × 25	1 مجموعة	النتوء للعلامة
2.0	قوالب		1 مجموعة
3.0	خزان تبريد مياه معايرة الفراغ	SGZL-63	1 مجموعة	3000 ملم
	خزان تبريد مياه معايرة الفراغ	SGZL-63	1 مجموعة	6000 ملم
4.0	خزان مياه الرش	SGPL-63	2 مجموعات
5.0	آلة السحب	SDQ － 63	1 مجموعة
6.0	آلة قطع	SGQG-63	1 مجموعة
7.0	قوس مقلوب		1 مجموعة
8.0	نظام التحكم		1 مجموعة



1.1 آلة بثق برغي واحد SJ30 × 25

- صلابة المسمار اللولبي HV> 740

- صلابة البرميل HV> 940

- مادة 38CrMoALA ، معالجة النيترة

- عمق نيترة البرميل 0.5 0.7 مم

- عمق نيترة المسمار 0.4 ～ 0.6 مم

- برميل مشقوق مع التغذية القسرية المبردة بالماء

- قطر المسمار 30 مللي متر

- L: D 25: 1

تسخين تبريد

- منطقة تسخين البرميل 3 مناطق × 1kw

- برميل قوة 3kw

القيادة

- محرك AC 2.2kw

- مخفض دائري كوكبي المخفض

- قادوس مادة الفولاذ المقاوم للصدأ



2.0 قوالب

- المواصفات Φ20-63mm

- تصميم هيكل انقسام حلزوني

- مادة 40 Cr معالجة بالحدادة والتلطيف

- طريقة التسخين الفولاذ المقاوم للصدأ حلقة تسخين

- قوة التسخين 12kw

2.1 موت/النواة/ كم التحجيم

- غلاف تحجيم فيلم الماء

- مادة النحاس

- المواصفات Φ20، Φ25، Φ32، Φ40، Φ50، Φ63

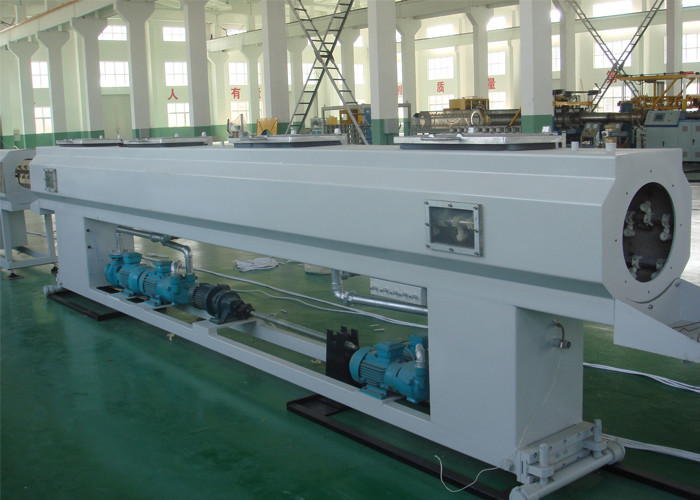

3.0 فراغ معايرة ثبعد جاولينج SGZL-63

- نطاق الأنابيب المطبق Φ20-63mm

- طلاء بخاخ لوحة من الفولاذ المقاوم للصدأ

- فراغ صندوق طول 3000 مم

- مضخة تفريغ 3KW

- مضخة مياه 2.2KW

- أقصى فراغ -0.06 ميجا باسكال

- فلتر من الفولاذ المقاوم للصدأ

- أنابيب الرش 4 قطع الفولاذ المقاوم للصدأ

- فوهة ABS

- نظام التحكم الآلي في درجة حرارة المياه ومستوى المياه

- نوع صندوق التحكم الكهربائي المعلق

- خزانة ثلاثية الأبعاد قابلة للتعديل

- يتحرك للأمام وللخلف 0.75KW

- ارتفاع التحكم اليدوي الأفقي

- مسافة الحركة الأمامية والخلفية للمربع 900 مم

- مسافة الضبط اليسرى واليمنى للمربع ± 50 مم

- مسافة ضبط أعلى وأسفل للمربع ± 50 مم

- أنبوب فولاذي مربع للسكك الأرضية مع طلاء

3.1 تبريد مياه المعايرة الفراغية SGZL-63

- نطاق الأنابيب المطبق Φ20-63mm

- طلاء بخاخ لوحة من الفولاذ المقاوم للصدأ

- فراغ صندوق طول 6000 مم

--مضخة تفريغ 4KW

- مضخة مياه 4KW

- أقصى فراغ -0.06 ميجا باسكال

- فلتر من الفولاذ المقاوم للصدأ

- أنابيب الرش 4 قطع الفولاذ المقاوم للصدأ

- فوهة ABS

- نظام التحكم الآلي في درجة حرارة المياه ومستوى المياه

- نوع صندوق التحكم الكهربائي المعلق

- يمكن تعديل ارتفاع الخزانة من اليسار إلى اليمين

- مسافة ضبط أعلى وأسفل للمربع ± 50 مم



4.0 خزان مياه الرش SGPL-63

- خزان الفولاذ المقاوم للصدأ

- مضخة مياه 4KW

- الطول 6000 مم

- ماسورة رش 4 قطع استانلس ستيل

- فوهة ABS

- ارتفاع قابل للتعديل

- مسافة ضبط أعلى وأسفل للمربع ± 50 مم

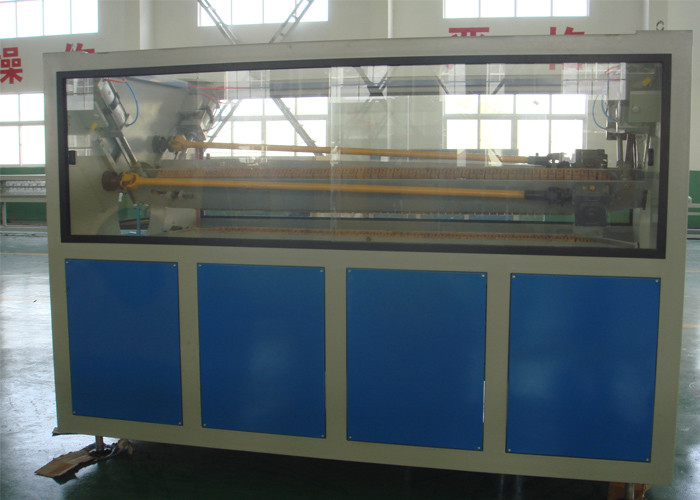

5.0 آلة السحب SDQ－63

- نوع اثنين من دواسات

- مادة كتلة من المطاط لينة مرنة على شكل حرف V. كتلة مطاطية

- تحامل شكل أنبوب هوائي

- لقط أنبوب طول 2200 مم

- محرك قوة المحرك 3kw تنظيم سرعة تحويل التردد

- تخفيف التوتر (حد أقصى).3KN

- سرعة الشد: 3-30 م / دقيقة

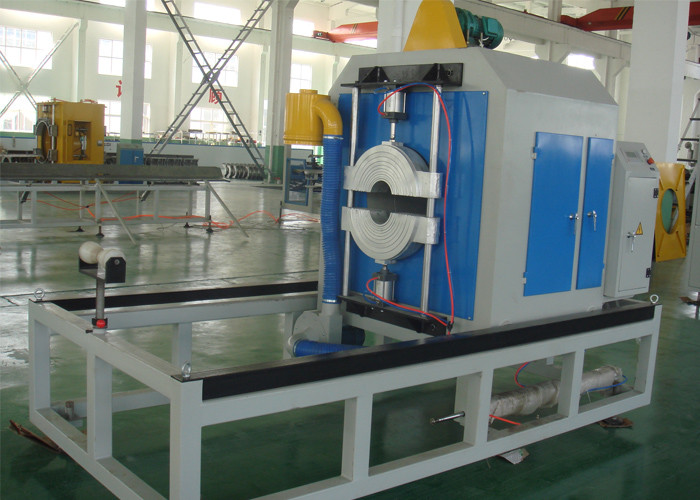

6.0 آلة قطع SGQG-63

- نطاق التطبيق Φ20 ～ Φ63mm

- لقط طريقة لقط هوائي

- شفرة سبيكة مادة شفرة

- قطع شكل قطع دائري

- العمل بسرعة خطية 0.3-5 م / دقيقة

- طول السكتة الدماغية الفعال 1500 مم

- ثورة قوة المحرك 1.1kw



7.0 قوس مقلوب STF-6000

- طول أنبوب التفريغ 6000 مم

- تلميع الفولاذ المقاوم للصدأ رفرف

- تحكم هوائي ، قلب تلقائي بطول ثابت

8.0 نظام التحكم

- التحكم في درجة الحرارة اومرون

- محول ABB

--المقاول سيمنز
