خط بثق الأنبوب المموج ذو الجدار المفرد المشترك 260 كجم / ساعة آلة تشكيل الأنبوب المموج

• آلة تشكيل الأنبوب المموج لها هيكل مغلق ، و يمكننا أيضًا توفير تشكيل الفراغ.قالب التشكيل يتحرك ذهابًا وإيابًا في نفق مغلق ومتكامل.تشكيل النفق هو تصميم شطيرة وتبريد القالب بالقوة عن طريق تبريد الماء. شريط القولبة مصنوع من فولاذ الكربيد ، لذلك فهو مقاوم للتآكل.

  تم تطوير آلة تصنيع الأنابيب المموجة بجدار واحد بواسطة Shandong Huasu.إنها تعتمد التروس لتشغيل الوحدات والقوالب وذلك لتحقيق تبريد دوران الماء وتبريد الهواء للمنتجات ، مما يضمن التشكيل عالي السرعة ، والتمويج ، وجدار الأنبوب الداخلي والخارجي الأملس.تستخدم هذه الأنابيب المموجة بشكل خاص في أنابيب قناة الأسلاك.

  يتم استخدام الأنبوب المموج ذو الجدار المفرد على نطاق واسع في مجالات أسلاك السيارات ، وأنابيب تمرير الخيوط الكهربائية ، ودائرة أداة الآلة ، وأنابيب الحماية للمصابيح وأسلاك الفوانيس ، وأنابيب مكيف الهواء والغسالة ، إلخ.

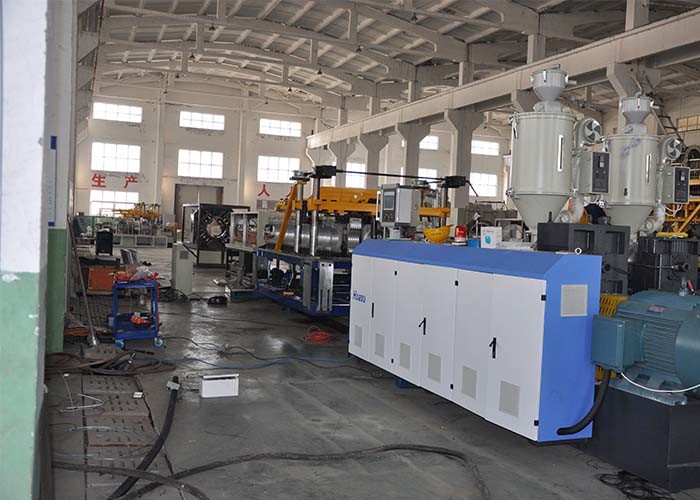

• قائمة خط الإنتاج

لا.	الاسم والنموذج		كمية
01	آلة بثق أحادية اللولب SJ90x30.5		1 مجموعة
02	قوالب	قالب قالب رأس يموت 50 مللي متر	7 مجموعات
		63 مللي متر قالب قالب رأس القالب
		75mm قالب قالب رأس كتلة
		90mm قالب قالب رأس كتلة
		قالب قالب رأس 110 مللي متر
		قالب قالب رأس 160 مللي متر
		200mm قالب قالب رئيس كتلة
03	آلة التشكيل SBCJ-200		1 مجموعة
04	آلة القطع STG-200		1 مجموعة
05	قلب القوس		1 مجموعة
06	نظام التحكم PLC		1 مجموعة



• معلومات فنية مفصلة

1.0 الطارد اللولبي المفرد S.ي90 × 30

- برميل برغي صلابة المسمار HV> 740

- مادة 38CrMoAlA صلابة البرميل HV> 940

- معالجة النيترة

- عمق نيترة البرميل 0.4 - 0.7 مم

- عمق نيترة المسمار 0.3-0.6 مم

- قطر المسمار 90 مم

- L: D 30︰1



تسخين تبريد

- منطقة تسخين البرميل 5 مناطق × 4.5 كيلو وات

- منطقة تبريد البرميل 5 مناطق x 0.18kw

- قوة تسخين البرميل 23kw

القيادة

- محرك AC 150 - 1500 لفة في الدقيقة 75 كيلو وات

--محول فوجي

- عجلة القيادة والعتاد مربع

- مادة التروس 20CrMnTi

- نوع الترس والعتاد الحلزوني

--الأعلى.انتاج 260 كجم / ساعة

1.1 نظام التغذية الأوتوماتيكي

- مجفف تلقائي 1 قطعة

- مواد التحميل التلقائي 1 قطعة



2.0 قوالب

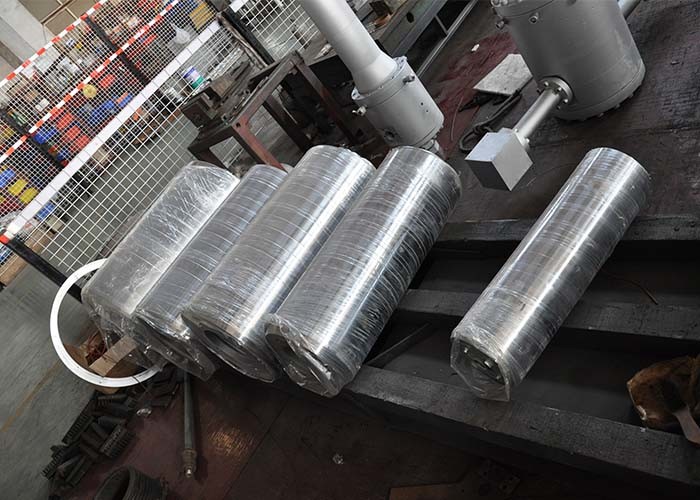

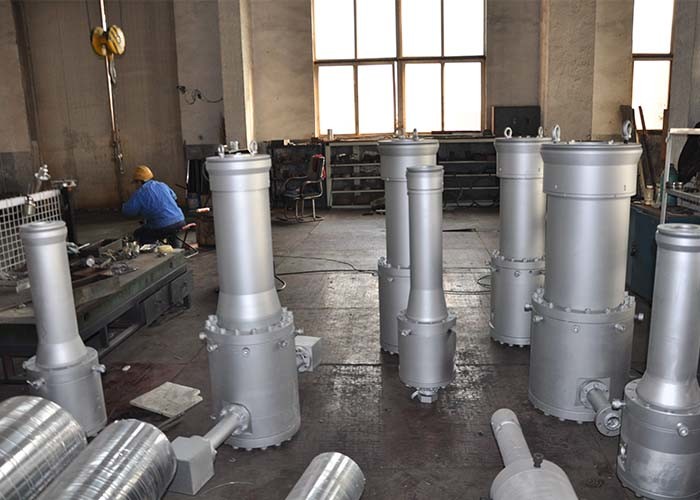

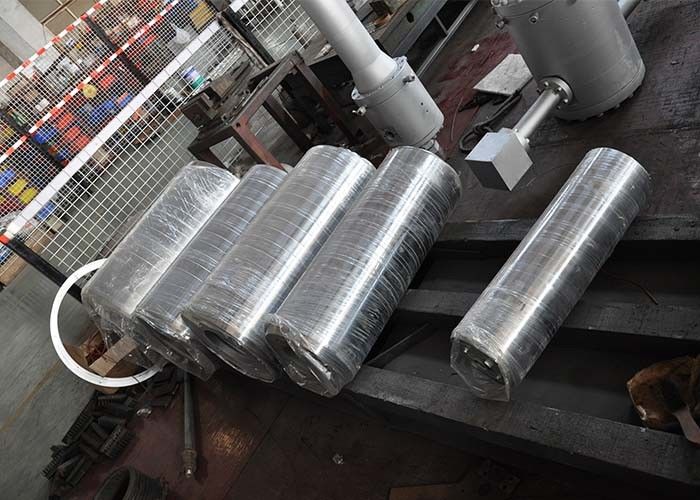

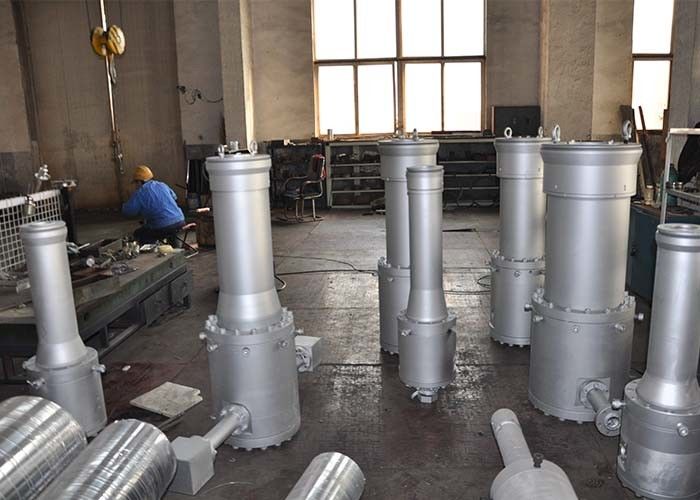

2.1 رأس يموت

- المواصفات: Φ50، Φ63، Φ75، Φ90، Φ110، Φ160، Φ200mm

- ديه هيكل حلزوني

- مادة 40 كر نيترة وتبريد

2.2 قالب بقفل

- مادة سبائك الألومنيوم عالية الجودة

- كمية 35 زوجا

- نوع التبريد تبريد الهواء

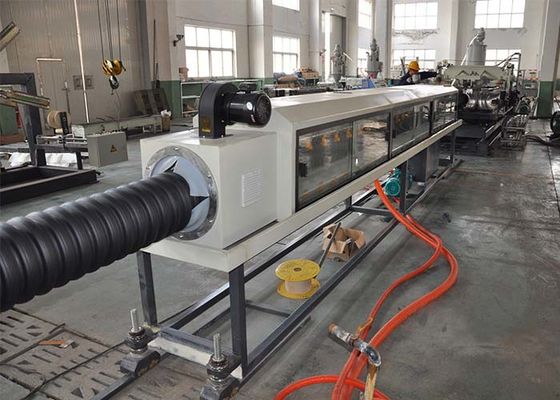

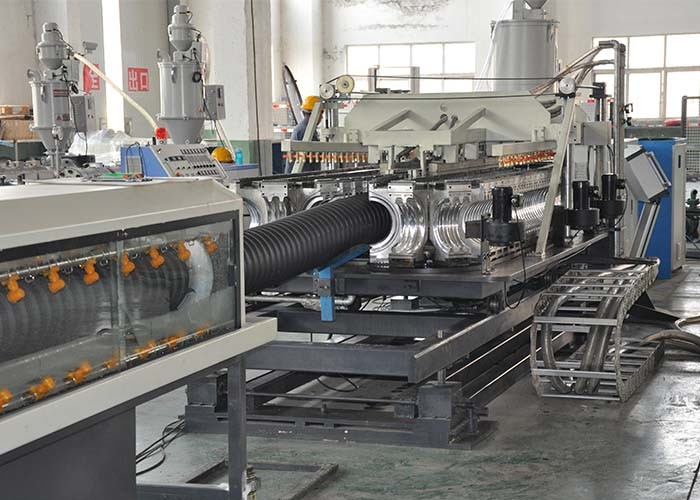

3.0 آلة التشكيل SBCJ-200

- طول سلسلة الوحدة 4620 مم

- كمية الوحدة 35 زوجًا (قالب ألومنيوم)

- العاكس 1 قطعة

- محرك دفع أعلى وأسفل على مراحل 3.7kw

- وضع التبريد تبريد الهواء

- ضغط قنوات تبريد الوحدة 1.8 ميجا باسكال

- الارتفاع المركزي (مم) 1050 مم (قابل للتعديل)

- الوحدة Φ 50 ، Φ 63 ، Φ 75 ، Φ 90 ، 110 ، Φ 160 ، 200 ملم

- تلقائي - نظام التشحيم 1 مجموعات

- درجة حرارة مياه التبريد 8-20 ℃

--الأعلى.استهلاك المياه 1.5 متر مكعب / ساعة

--الأعلى.ضبط أفقي ± 50 مم

--الأعلى.تعديل تستقيم 100 مم

- وزن الآلة 3000 كجم



4.0 آلة القطع STG-200

- معرف قطر الأنبوب Φ50-Φ200mm

- لقط "نصف" المشبك بواسطة الاسطوانة

- لقط هوائي

- القطع بطول ثابت: آلة التشكيل تحسب طول الأنبوب وتعطي ترتيب القطع.



5.0 قلب القوس

- الطول 6000 مم



6.0 PLC مراقبة سystem

--التحكم في درجة الحرارة

--المقاول (سيمنز)

--قائمة اللغة الإنجليزية

- واجهة الإنسان للآلة 10.4 مجموعة واحدة (سيمنز)

- الجيل الجديد من نظام PLC 1 مجموعة (سيمنز)

- شاشة تعمل باللمس ، حوار بين الإنسان والآلة
