مكان المنشأ: | شاندونغ ، الصين |
اسم العلامة التجارية: | HUASU |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SBG 500 |
الحد الأدنى لكمية: | 1 مجموعات |
---|---|
تفاصيل التغليف: | الحزمة القياسية أو كما هو مطلوب |
وقت التسليم: | 60 يوم عمل |
شروط الدفع: | T / T. |
القدرة على العرض: | 20 مجموعة / شهر |
الأنابيب OD: | 300-500 مم | لام: د: | 30: 1 |
---|---|---|---|
الطارد: | SJ90 / 30 و SJ-75/30 | محرك AC: | 110 كيلو واط |
العاكس: | FUJI (اليابان) أو ABB | Max. ماكس. output انتاج: | 20 مليون طن / يوم |
نوع التبريد: | تبريد الهواء وتبريد المياه | نظام التغذية: | تلقاءي |
اتجاه العملية: | من اليمين إلى اليسار | قوالب: | رؤوس يموت / سدادة مائية / قالب قالب |
تسليط الضوء: | خط بثق الأنبوب PE OD500mm,خط بثق الأنبوب PE 110kw,خط بثق الأنبوب PE 320kg / H |
خط الأنابيب المموج ذو الجدار المزدوج HDPE SBG 500
يمكن أن تجعل قطر الأنبوب ID200-400mm
يستخدم على نطاق واسع في إنتاج أنابيب إمداد المياه HDPE وأنابيب إمداد الغاز.يمكنها تصنيع أنابيب HDPE بقطر من 16 مم إلى 1200 مم.مع سنوات عديدة من الخبرة في تطوير وتصميم الآلات البلاستيكية ، فإن خط آلة بثق إنتاج الأنابيب البلاستيكية hdpe pe ppr الأكثر مبيعًا الأكثر مبيعًا مع السعر له هيكل فريد ، والتصميم جديد ، وتخطيط خط المعدات بالكامل معقول ، أداء التحكم موثوق.حسب المتطلبات المختلفة ، يمكن تصميم خط أنابيب HDPE هذا كخط بثق الأنبوب متعدد الطبقات.
معالجة

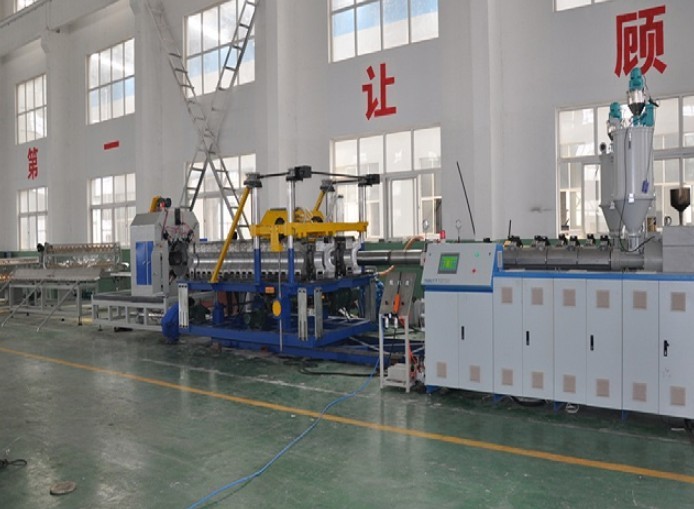

قادوس المواد ← آلة بثق الأنبوب PE ← آلة بثق خط الوسم ← قالب ← معاير ← خزان معايرة الفراغ ← خزان مياه التبريد بالرش ← طابعة ← سحب - قاطع ← رف تفريغ الأنابيب (أو وفقًا لمتطلبات العميل)
ميزات
1. يعتمد الطارد لخط أنابيب HDPE على برغي وبرميل عالي الكفاءة ، وعلبة التروس تعمل على تصلب علبة تروس الأسنان بنظام التشحيم الذاتي.يعتمد المحرك على محرك Siemens القياسي ويتم التحكم في السرعة بواسطة عاكس ABB.يعتمد نظام التحكم على تحكم Siemens PLC أو زر التحكم.
2. يتكون خط أنابيب PE هذا من شاحن المواد + الطارد اللولبي المفرد + قالب الأنبوب + خزان معايرة الفراغ + خزان التبريد بالرش × 2 مجموعات + ثلاث آلات سحب كاتربيلر + قاطع بدون غبار + مكدس.
3. جسم الخزان لخزان المعايرة الفراغية يعتمد هيكل غرفتين ، معايرة الفراغ وأجزاء التبريد.كل من خزان التفريغ وخزان التبريد بالرش يستخدمان الفولاذ المقاوم للصدأ 304 #.يضمن نظام الفراغ الممتاز الحجم الدقيق للأنابيب ؛سيحسن التبريد بالرش من كفاءة التبريد ؛نظام التحكم في درجة حرارة الماء التلقائي يجعل الماكينة أكثر ذكاءً.
4. آلة السحب لخط الأنابيب هذا سوف تعتمد نوع اليرقات.باستخدام رمز العداد ، يمكنه حساب طول الأنبوب أثناء الإنتاج.يعتمد نظام القطع قاطعًا بدون غبار مع نظام تحكم PLC.
لا.
|
القطر الداخلي (مم)
|
القطر الخارجي (مم)
|
1 | 300 | |
2 | 350 | |
3 | 400 | |
4 | 450 | |
5 | 500 |
الطارد
|
محرك
|
ماكس.انتاج |
|
SJ90 / 30 | 110 كيلو واط | 320 كجم / ساعة |
SJ75 / 30 | 55 كيلو واط | 160 كجم / ساعة |
لا.
|
الاسم والنموذج
|
كمية
|
|
01 | آلة بثق أحادية اللولب SJ-90/30 | 1 مجموعة | |
02 | آلة بثق أحادية اللولب SJ-75/30 | 1 مجموعة | |

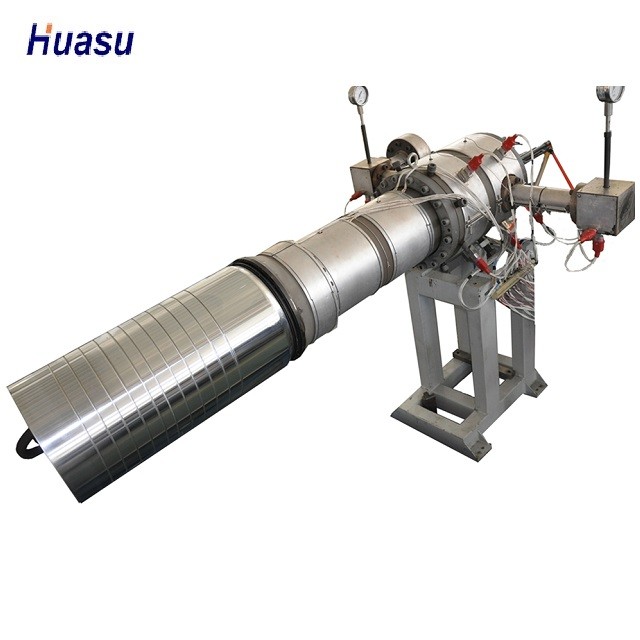

03 | قوالب 模具 |
300 مللي متر قالب قالب كم رأس الماء 300 ملم |
5 مجموعات |
350 مللي متر قالب قالب كم رأس الماء 350 ملم |
|||
400 مللي متر قالب قالب كم رأس الماء 400 ملم |
|||
450 مللي متر قالب قالب كم رأس الماء 450 ملم |
|||
كتلة قالب كم رأس الماء 500 مللي متر 500 ملم |
|||

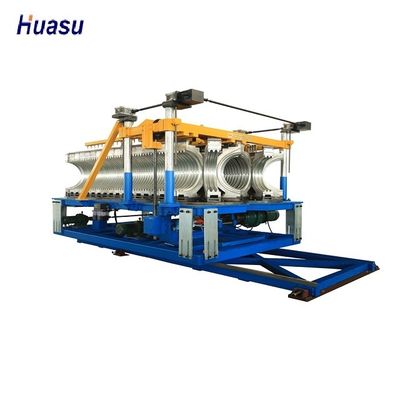

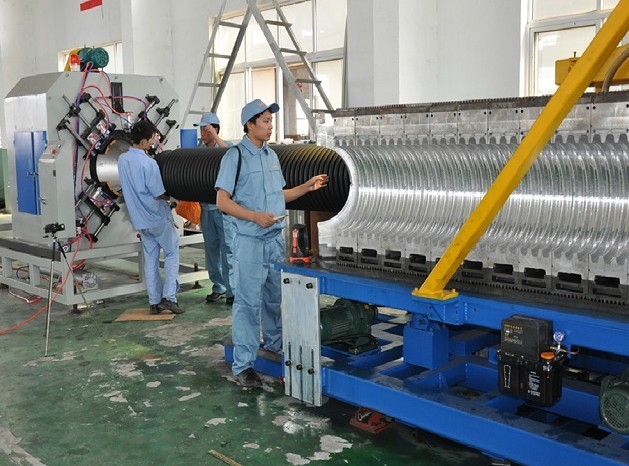

04 | آلة التشكيل SBCJ-500 | 1 مجموعة | |
05 | خزان تبريد المياه | 1 مجموعة | |

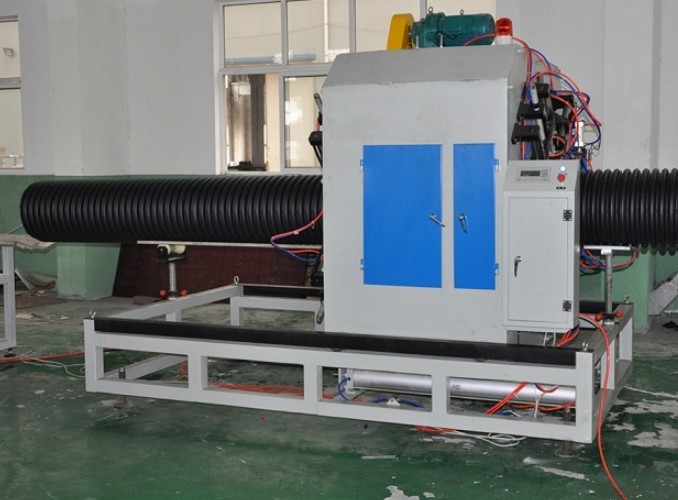

06 | آلة القطع STG-500 | 1 مجموعة | |
07 | تفريغ كتيفة SBXL-500 | 1 مجموعة | |
08 | نظام التحكم PLC SBG 500 PLC | 1 مجموعة |
تتابع شركة Qingdao HUASU عن كثب تطور صناعة الآلات البلاستيكية في العالم كله في ظل روح الاستنزاف والابتكار.أنواع مختلفة من خطوط بثق الأنبوب PE ، PVC (Ф16-Ф1200mm) تربح سمعة طيبة للغاية في كل من الأسواق المحلية والأجنبية بجودتها العالية وكفاءتها المذهلة.بصفتها الشركة الأولى التي طورت واعتمدت بنجاح هيكلًا أفقيًا مع خط إنتاج الأنبوب المموج ذو الجدار المزدوج ناقل الحركة من النوع التسلسلي والذي يمكنه القيام بقطر الأنبوب من Ф75 إلى keep200 ، احتفظت HUASU دائمًا بالمكانة الرائدة في هذا المجال واكتسبت إنجازات بارزة جيدة جدًا خلال هذه السنوات .
